Come calcolare l'apporto termico con qualsiasi saldatrice Fronius

Saldatura, Arroweld, Tecniche

Come calcolare l'apporto termico con qualsiasi saldatrice Fronius

7 mag, 2021

Hai bisogno o vuoi sapere l’apporto termico che hai espresso in un cordone di
saldatura?

Con Fronius non serve essere ingegneri o matematici allo stadio avanzato.

Dimenticati formule chilometriche e complicate, basta solo un click ed hai il
risultato a portata di mano.

Questa funzione la possiamo trovare dalla più piccola saldatrice a filo 220A con
alimentazione 220Vac monofase alle sorelle maggiori TST2700-3500-5000,
TST3000-4000-5000 Pulse fino ad arrivare alle più evolute TPSi 270-320-400-500-600.

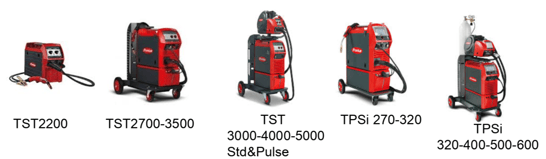

Modelli fronius saldatrici

Unico fattore da conoscere...

La lunghezza del cordone espresso in mm o cm (ma l’unità di misura la decidi tu).

Dove vedere il parametro nelle saldatrici Fronius modello TransSteeel????

Come dicevo pocanzi è semplicissimo perché con Fronius il menù che trovi nella
saldatrice piccola è identico al menù che trovi nelle versioni più potenti.

Quindi quando si sa utilizzare una saldatrice Fronius anche se pur piccola un domani
potrai utilizzare senza problemi la sorella maggiore, perché il menù, è veramente di facile utilizzo e molto intuitivo.

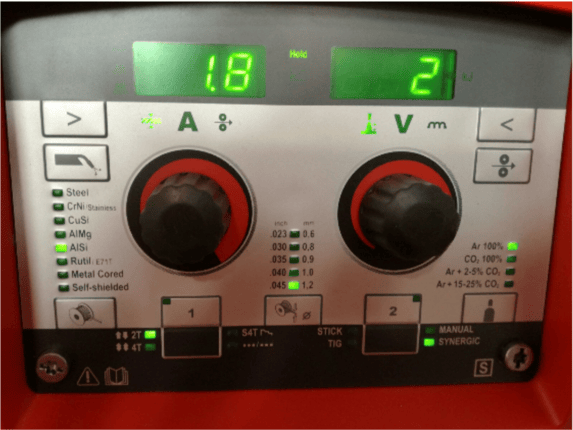

Pannello Transteel fronius

Se ti trovi in questa condizione, devi solo premere il TASTO col simbolo < per 3 volte, e scorrere quindi:
il valore di tensione “V” poi l’induttanza “Induttanza
Col terzo step sei arrivato a leggere i KJ!



Se volete quindi sapere i Kj al mm o al cm non dovete fare altro che prendere il
numero che appare sul display ,espresso in Kj, e dividerlo per la lunghezza del
cordone espressa in mm o cm.

Così otterrete i Vostri Kj/mm o Kj/cm

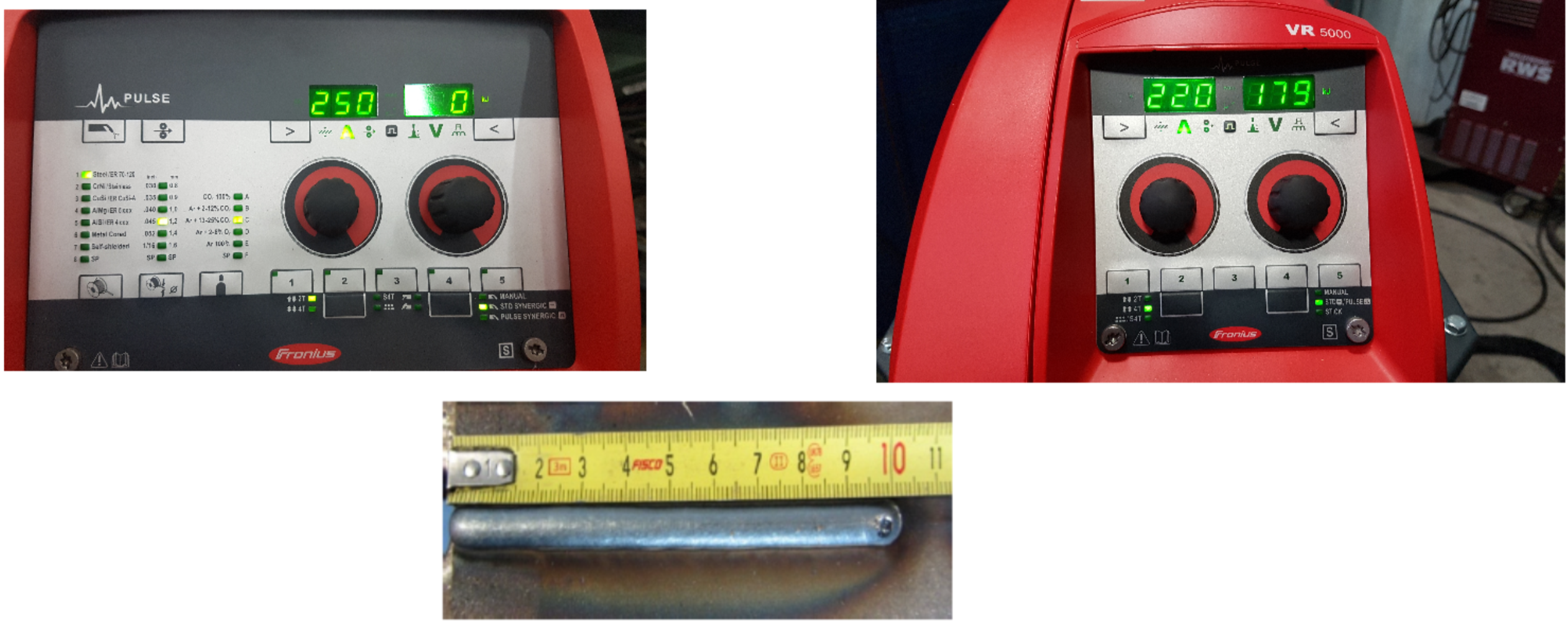

esempio pannelli fronius transteel

Nella foto di sinistra come vedi il parametro del Kj è a 0, perché non abbiamo ancora saldato. In saldatura quel parametro aumenta e si interrompe quando diamo l’arc off.

Vedendo quindi il valore di 179 Kj sul Display lo divido per i 100mm di cordone effettuato ed ottengo 1,79 Kj/mm



Nella piattaforma più evoluta, quindi TPSi con due pressioni posso visualizzare l’apporto termico espresso nel mio cordone.

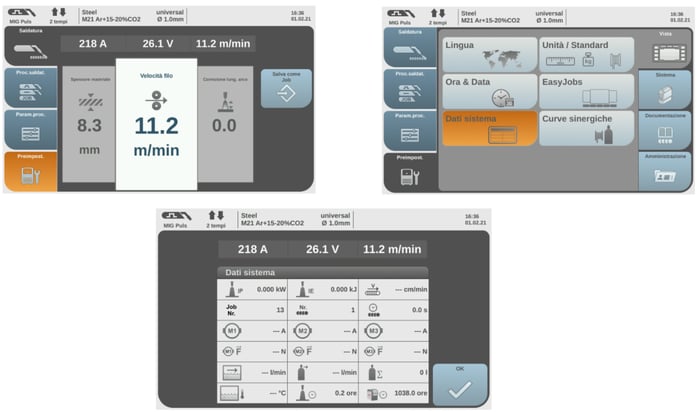

Pannello digitale tpsi



Nella slide precedente abbiamo visto che premendo due pulsanti
PREIMPOSTAZIONI” e poi “DATI SISTEMA” entro istantaneamente nella videata dei
dati attuali.

In questa videata ho la possibilità di vedere più parametri, ma la spiegazione di questi
la approfondiremo in un altro articolo.

Quello che interessa a noi oggi è l’APPORTO TERMICO espresso in KJ

Il calcolo per l’apporto termico è identico al calcolo che abbiamo utilizzato per la
TST.

Cioè KJ diviso il tratto del cordone espresso in mm o cm.

Supponiamo quindi che nella videata di sistema mi appare un valore di 200KJ
ed ho eseguito un tratto di 100mm.

l’Apporto Termico sarà 200KJ/100mm = 2KJ/mm

Scritto da

Roberto Consoli
Roberto Consoli

Tecnico applicativo e dimostratore presso il Gruppo Arroweld Italia
