Che cos'è la saldatura orbitale?

Saldatura, Tecniche

Che cos'è la saldatura orbitale?

1 lug, 2021

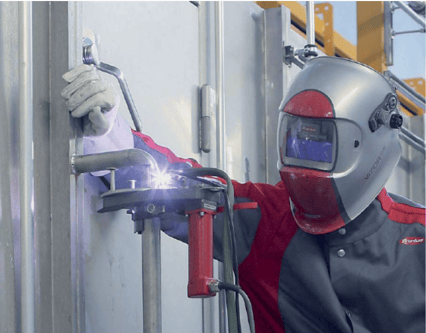

La saldatura orbitale è un processo di saldatura TIG, continuo in cui la torcia viene ruotata meccanicamente di 360° (e oltre) intorno ad un pezzo statico, in genere un tubo.

Schermata 2021-07-01 alle 11.59.37

Si utilizza questo procedimento generalmente con processi di saldatura TIG che richiedano risultati di altissima qualità riproducibili numerose volte.



Si possono saldare tubi di vari spessori e diametri in tutte le posizioni, ma bisogna tenere sempre conto della forza di gravità:

Schermata 2021-07-01 alle 11.59.49

La forza di gravità (G) influenza il bagno di saldatura.

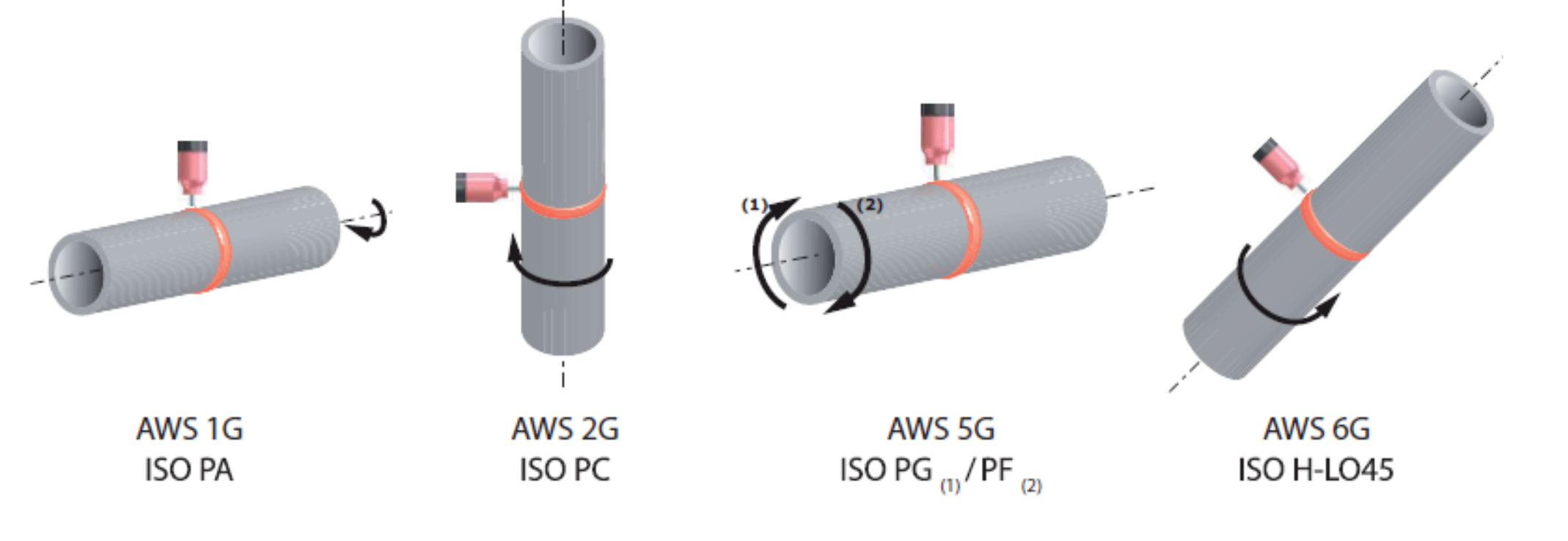

Questo è ovviamente accentuato nei processi di saldatura orbitale, i quali, tuttavia, sono possibili in tutte le posizioni di saldatura. Le specifiche per la saldatura delle tubazioni sono specificate dal codice ASME, sezione IX e dalle norme Europee EN 287 / EN ISO 6947

Schermata 2021-07-01 alle 11.59.56

In molti casi, il solo utilizzo di una corrente pulsata non è sufficiente per ottenere risultati accettabili nella saldatura orbitale.

Il percorso coperto durante il ciclo di saldatura viene quindi diviso in diversi «settori».

Schermata 2021-07-01 alle 13.29.31

In molti casi, il solo utilizzo di una corrente pulsata non è sufficiente per ottenere risultati accettabili nella saldatura orbitale.

Il percorso coperto durante il ciclo di saldatura viene quindi diviso in diversi «settori».
I parametri di saldatura vengono modificati nel momento in cui viene attraversato il confine tra un settore e l’altro.

Qua posso, in base alla suddivisione, modificare tutti parametri di saldatura: corrente di picco, corrente di base, tempi, velocità di rotazione, ecc..

L'obbiettivo è rendere la saldatura piu omogenea possibile.

Schermata 2021-07-01 alle 13.39.05

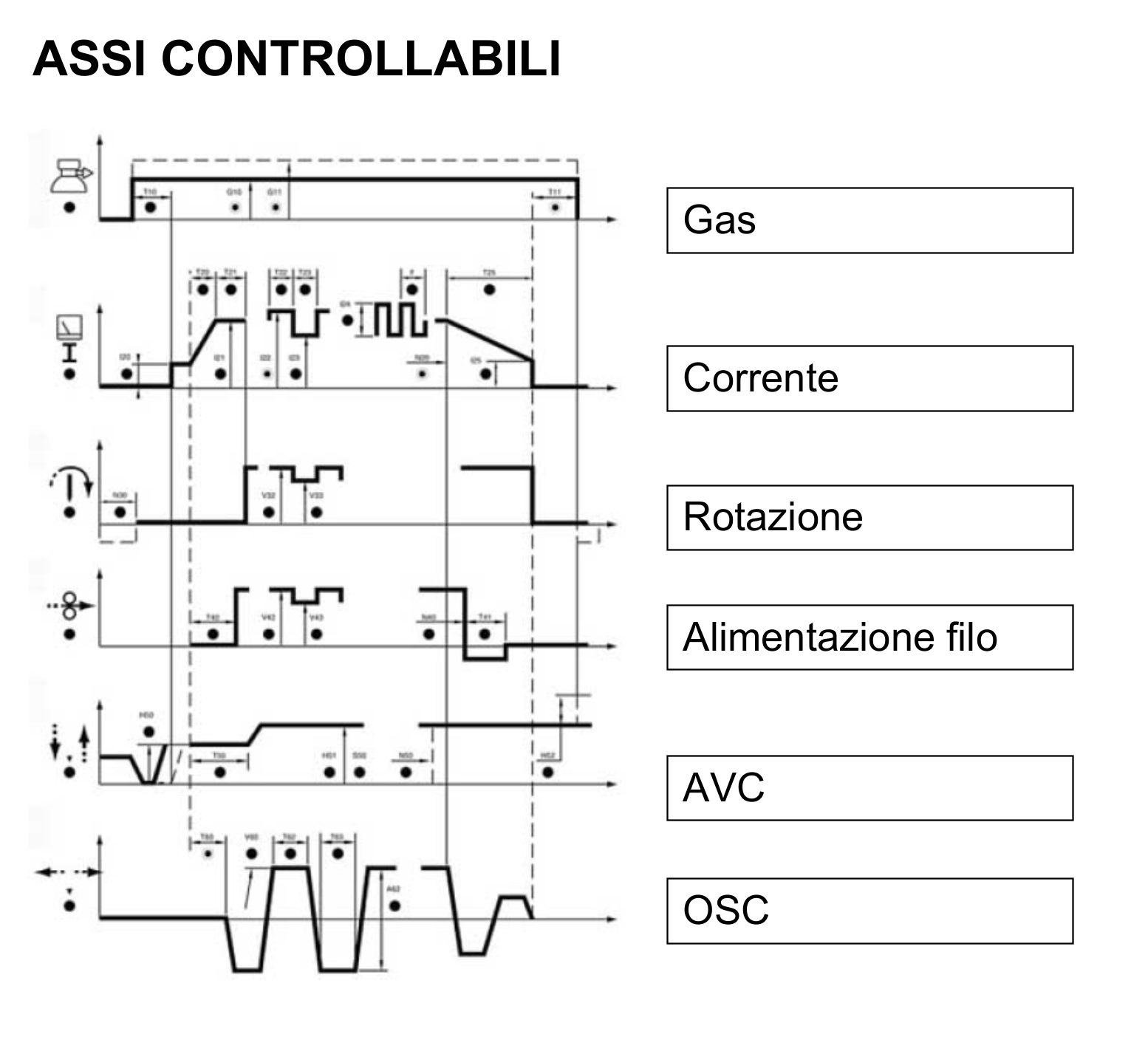

Il programmatore può controllare i classici e canonici assi:

  • Gas: quindi pre, post gas, ecc..
  • Corrente di saldatura: corrente di picco, di base, fase ascendente, spegnimenti, ecc..
  • La velocità di rotazione della testa che si sincronizzare alla corrente, si può mettere in pausa, ecc..
  • Alimentazione di filo: qualora ci fosse bisogno di filo la macchina può controllare anche quello

    Infine, molto raramente (1 % dei casi)
  • AVC: controllo in tensione d’arco dove la distanza tra l’elettrodo in tungsteno e il pezzo viene controllata attraverso un sistema automatico  di controllo tensione d’arco
  • OSC: è il sistema per chiudere l’ultima parte di saldatura negli spessori grossi, dove si fa oscillare la testa



Vantaggi del sistema di saldatura orbital:

  • Altissima qualità della saldatura
  • Riproducibilità dei risultati
  • Grande affidabilità del processo
  • Maggior risparmio economico grazie all’automatizzazione dei processi
  • Riduzione dei tempi di produzione
  • Possibilità di impiego anche in zone poco accessibili
  • Riduzione dell’inquinamento ambientale
  • Disponibilità della documentazione dei parametri
  • Possibilità di impiego in cantiere


Industrie dov'è utilizzata maggiormente:

Aeronautica, Alimentare, farmaceutica, biotecnologia, fabbricazione di dispositivia
semiconduttore, chimica, energia.



I fattori che influenzano la saldatura orbitale:

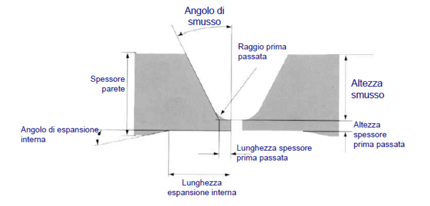

  • La preparazione degli smussi
    Schermata 2021-07-01 alle 13.53.08

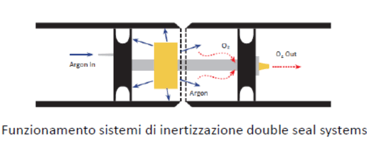

  • La protezione gassosa interna ed esterna
    Schermata 2021-07-01 alle 13.54.57

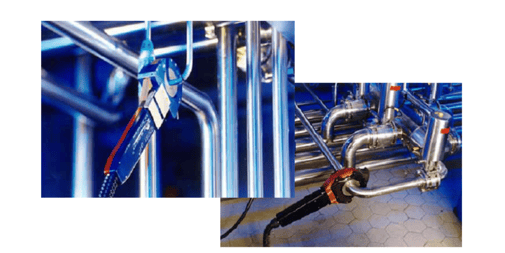

  • Lo spazio tra tubo e tubo
    Schermata 2021-07-01 alle 13.55.56

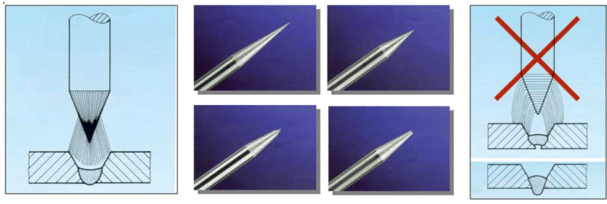

  • La corretta molatura dell'elettrodo
    Schermata 2021-07-01 alle 13.56.07
    Per ottenere un’ ottima qualità di saldatura è necessaria una precisa molatura
    longitudinale sull’elettrodo.

    La forma perfetta della superficie dell’elettrodo permette l’esatta riproducibilità dei parametri di saldatura.
